Höchste Flexibilität beim Schweissen von Drahtgittern

Höchste Flexibilität beim Schweissen von Drahtgittern

Höchste Flexibilität beim Schweissen von Drahtgittern

Die Schlatter Industries AG entwickelt und baut in der Schweiz spezialisierte Schweissanlagen für die Draht- und Gitterverarbeitung. Mit der erfolgreichen POSIWELD-Baureihe werden unterschiedlichste Drahtgeometrien hochpräzise und wirtschaftlich verschweisst. In der Praxis entstehen damit beispielsweise Komponenten für Einkaufswagen, dreidimensionale Drahtkörbe, Waren- und Verkaufsdisplays, Ventilatorgitter, Gitter und Körbe für Haushaltsgeräte sowie Komponenten für Kabeltrassen. Damit dies zuverlässig funktioniert, müssen die Schweisselektroden in kürzester Zeit exakt positioniert und perfekt aufeinander abgestimmt werden.

Genau hier kommen die Antriebslösungen von Parkem zum Einsatz. Pro Anlage sorgen vier ETH Elektrozylinder sowie das mobile Handbediengerät KEBA KeTop T155 für präzise Bewegungen, kurze Zykluszeiten und eine komfortable Bedienung.

Ein Schweissvorgang dauert – abhängig vom Drahtdurchmesser – lediglich rund eine bis eineinhalb Sekunden. Je nach Materialstärke entstehen dabei Presskräfte von 5 bis 10 kN. Unterschiedliche Maschinenausführungen ermöglichen zudem Drehbewegungen von bis zu 360° und bieten dadurch maximale Flexibilität für verschiedenste Schweissanwendungen.


Kompaktere Konstruktion durch servoelektrische Antriebstechnik

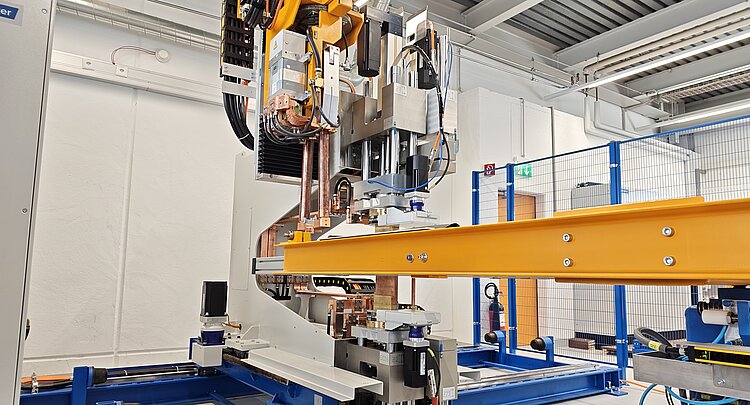

Die aktuelle POSIWELD ist bereits die vierte Maschinengeneration und das Ergebnis einer kontinuierlichen Weiterentwicklung über mehr als 30 Jahre. Während frühere Anlagen mit einer grossen zentralen Konstruktion arbeiteten, übernehmen heute vier ETH Elektrozylinder sämtliche Bewegungen der Schweisseinheiten.

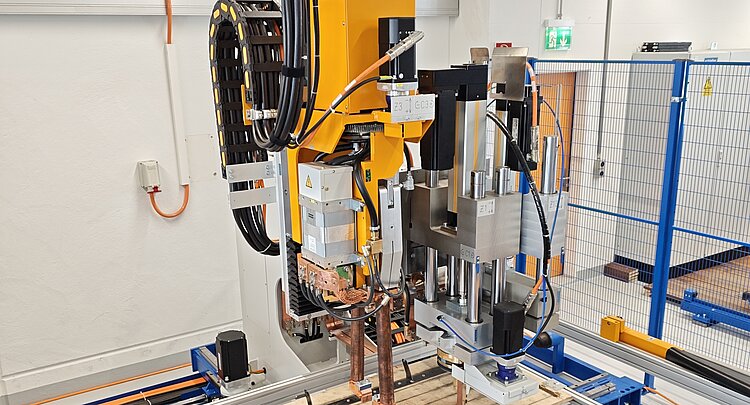

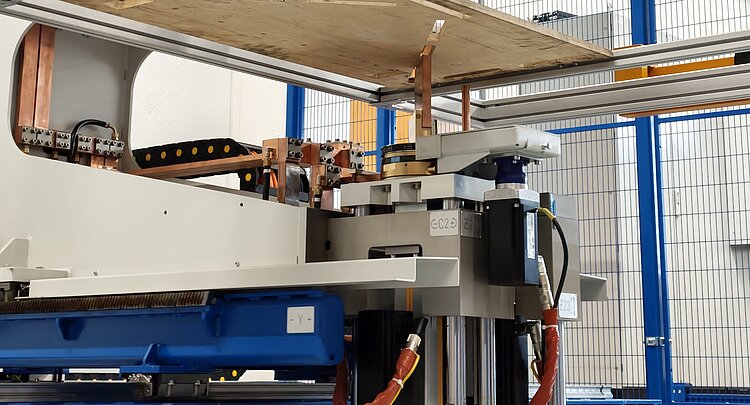

Je zwei ETH050 und ETH080 Elektrozylinder bewegen Anode und Kathode schnell, präzise und synchron. Dadurch konnte die gesamte Mechanik wesentlich kompakter aufgebaut werden. Gleichzeitig profitieren Anwender von einer höheren Dynamik, einer grösseren Flexibilität sowie kürzeren Zykluszeiten.

Bewährte Komponenten von Parkem

Seit mehreren Maschinengenerationen vertraut Schlatter Industries AG bei der POSIWELD auf Komponenten von Parkem. Die Kombination aus ETH Elektrozylindern und dem mobilen KEBA HMI KeTop T155 hat sich im täglichen Einsatz bewährt und kommt deshalb auch bei weiteren Anlagen zum Einsatz.

Die ETH Elektrozylinder überzeugen durch ihre hohe Dynamik, kompakte Bauweise und Robustheit – ideale Voraussetzungen für anspruchsvolle Schweissprozesse.

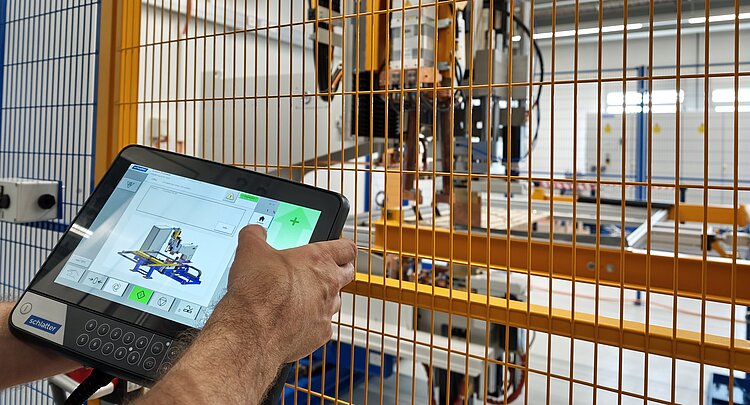

Für die Einrichtung und Bedienung der Anlage kommt das mobile Handbediengerät KEBA KeTop T155 zum Einsatz. Besonders positiv bewertet wurden von den Maschinenbedienern der ergonomische Aufbau sowie der zentrale Drehregler, welche eine intuitive und komfortable Bedienung ermöglichen.

Das Resultat

Mit der aktuellen POSIWELD-Generation verbindet Schlatter Industries AG eine kompakte Maschinenkonstruktion mit hoher Dynamik und maximaler Flexibilität. Die servoelektrischen Antriebslösungen von Parkem ermöglichen schnelle und präzise Bewegungsabläufe und leisten damit einen wichtigen Beitrag zu einem wirtschaftlichen und zuverlässigen Schweissprozess.

Die langjährige Zusammenarbeit zwischen Schlatter Industries AG und Parkem zeigt, dass sich leistungsfähige Komponenten und partnerschaftliche Zusammenarbeit über viele Maschinengenerationen hinweg nachhaltig bewähren.
