Die minatur Linearmotorachse

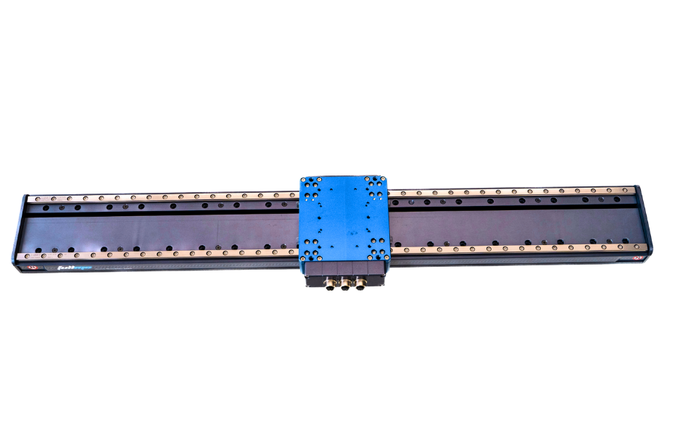

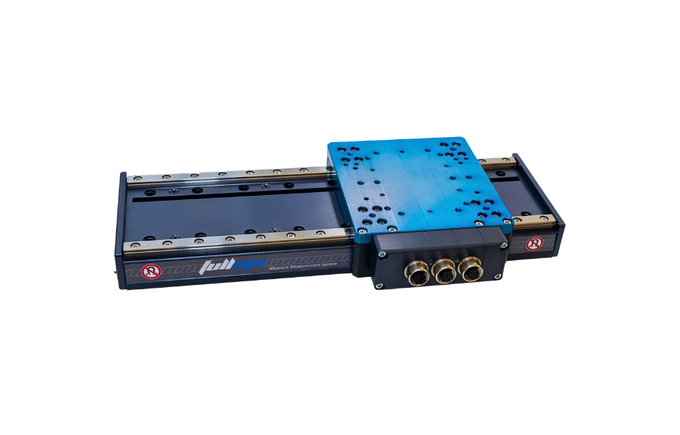

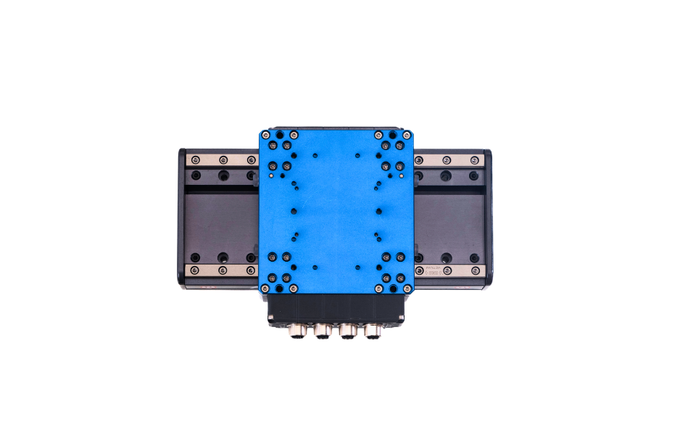

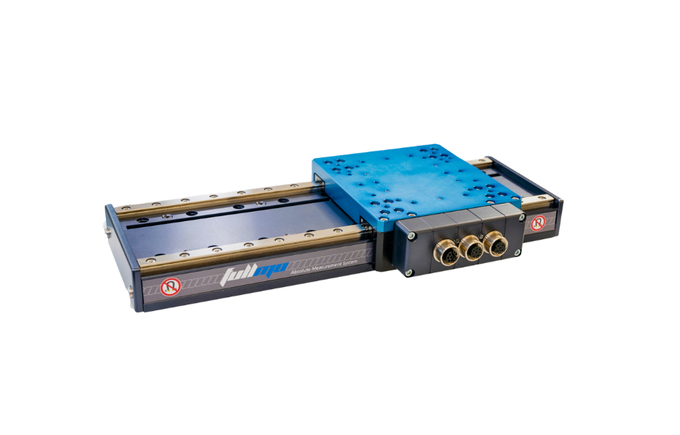

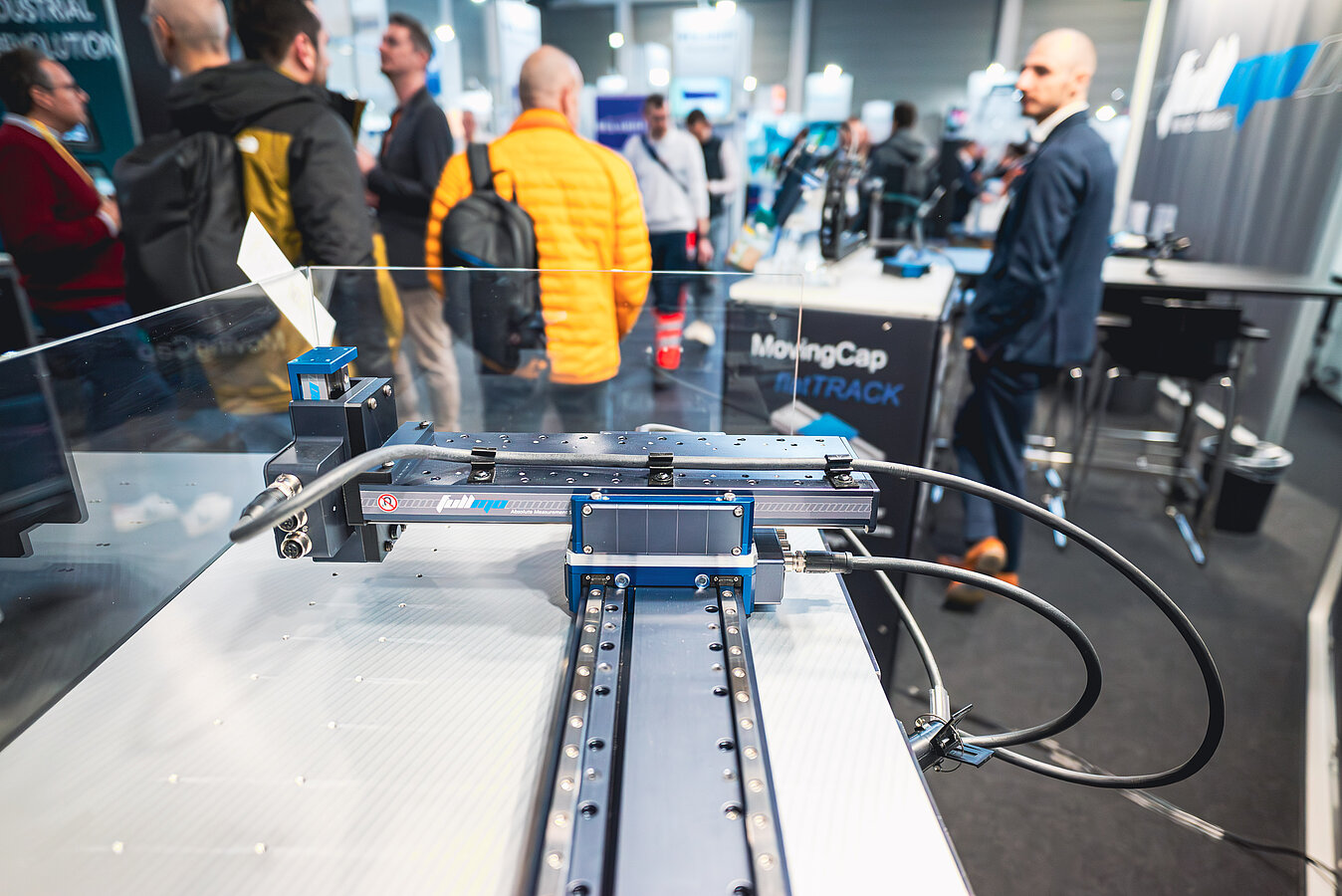

fullmo flatTRACK

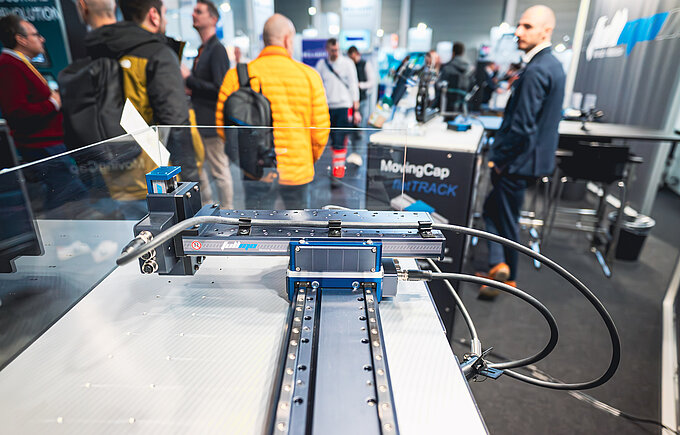

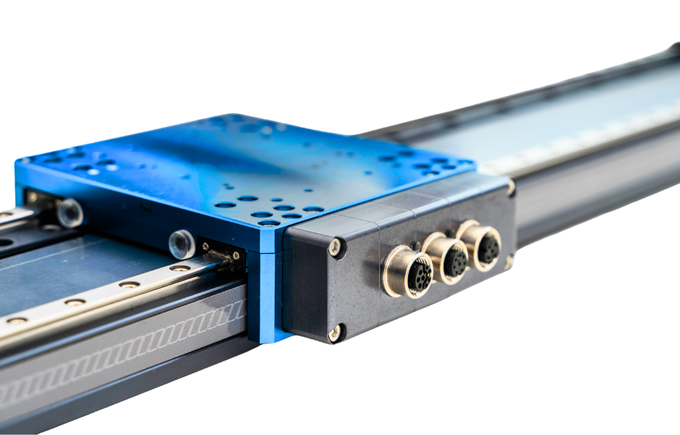

flatTRACK ist die neue miniatur Linearmotorachse made in Germany. Der gelungene Kompromiss aus Performance und Genauigkeit positioniert flatTRACK als preislich attraktive Alternative zu Premium-Linearmotorachsen.

Der Servodrive ist vollständig im Schlitten integriert und wird über EtherCAT, TCP/IP (auch an Siemens) oder digitale E/A angesteuert. Das integrierte Webinterface ermöglicht die direkte Parametrierung und Inbetriebnahme. Alternativ ist flatTRACK auch steckerfertig für den Betrieb mit einem externen Drive erhältlich.

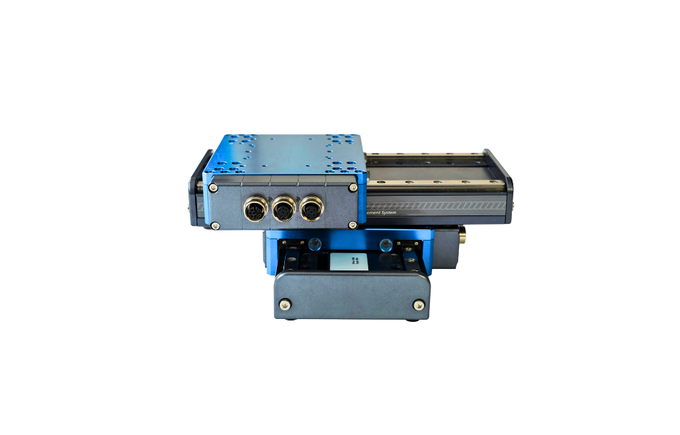

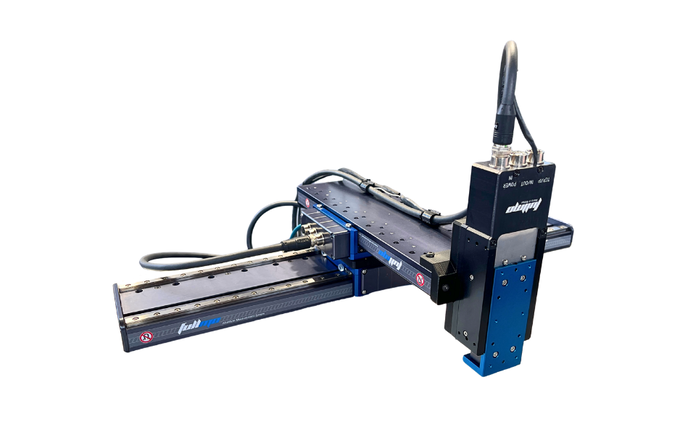

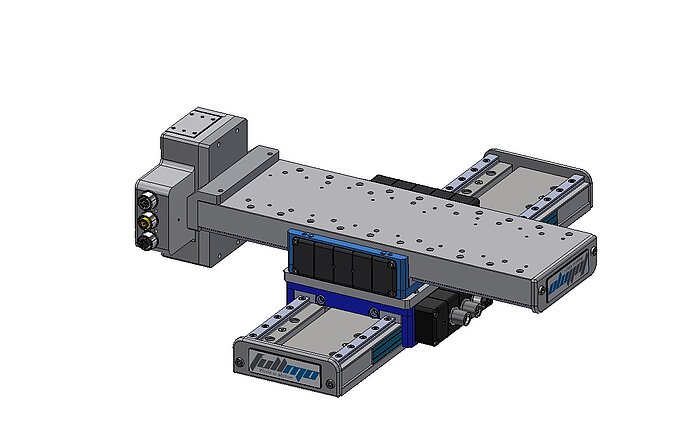

flatTRACK und shortTRACK lassen sich ideal zu Mehrachssystemen kombinieren.

eisenloser Linearmotor ohne Cogging
Dauerkraft 35-70N
Spitzenkraft 150-200N
Geschwindigkeit max. 2m/s, Beschleunigung max. 50 m/s²
hochauflösender Absolutwertgeber mit 0,4 µm Auflösung, keine Referenzfahrt erforderlich
Hublängen von 100 bis 1325mm

Anfrage

Features

Technische Features:

Nennkraft 35N für flatTRACK und 70N für fatTRACK
Spitzenkraft 150N für flatTRACK und 200N für fatTRACK
Max. Geschwindigkeit bis 2,0 m/s
Beschleunigung bis 50 m/s²
Maximale Schlittenlast bis 15 kg und höhere Lasten je nach Variante
Systemauflösung 1,0 µm
Messsystemteilung 0,4 µm
Wiederholgenauigkeit < 5 µm
Absolutgenauigkeit < 15 µm
Versorgung 48 V (Leistung) / 24 V (Logik)
Wartungsfreies, unempfindliches Absolut-Messsystem

Servodrive, Encoder, Stecker

Vollständig integrierter Servocontroller im Linearmotor-Schlitten
Kein externer Servoregler erforderlich, weniger Schaltschrankaufwand
Alternativ steckerfertig für den Betrieb mit einem externen Drive erhältlich
Magnetisches Absolutwert-Messsystem, keine Referenzfahrt erforderlich
Direkt betriebsbereit („Power and Run“)
Sehr kompaktes und robustes Design

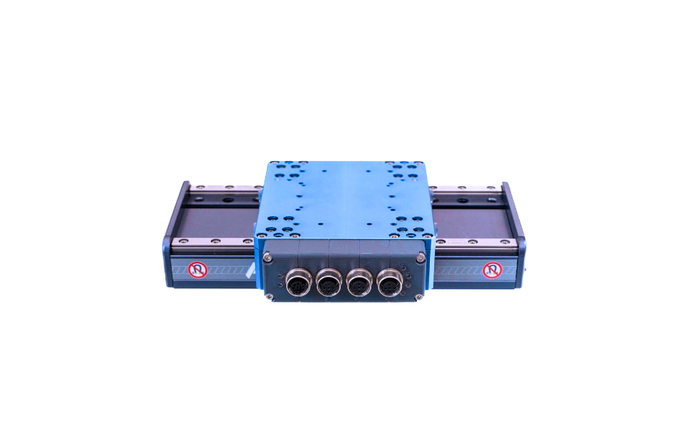

Standardisierte M12-Anschlusstechnik für einfache Integration
Steuerung über digitale E/A, TCP/IP oder optional EtherCAT
Anbindung an Siemens (ähnlich Profinet) über TCP/IP möglich mit vorhandenem Template
STO verfügbar (TüV auf Anfrage)
Integriertes Webinterface für Inbetriebnahme, Diagnose und Service
Reduzierter Verkabelungsaufwand, keine sensiblen Encoderleitungen
Einheitliches System aus Antrieb, Controller und Messsystem
Python-basierte Programmierung direkt auf der Achse möglich
