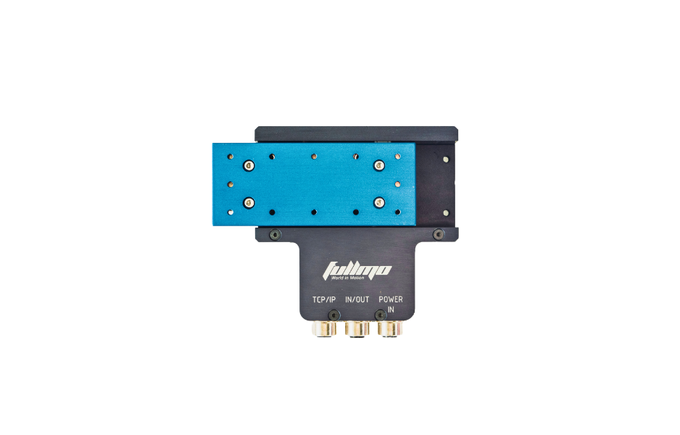

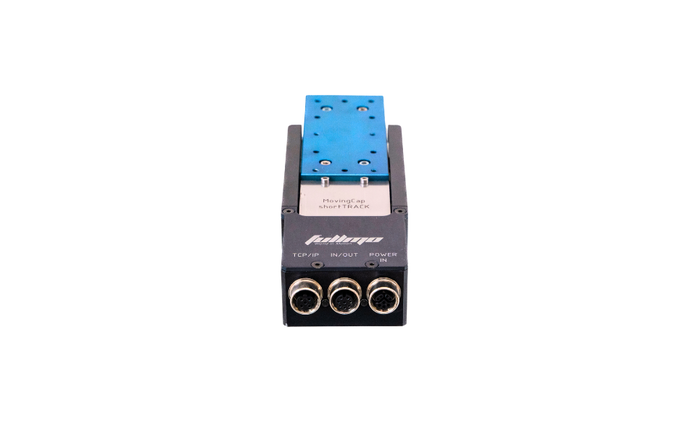

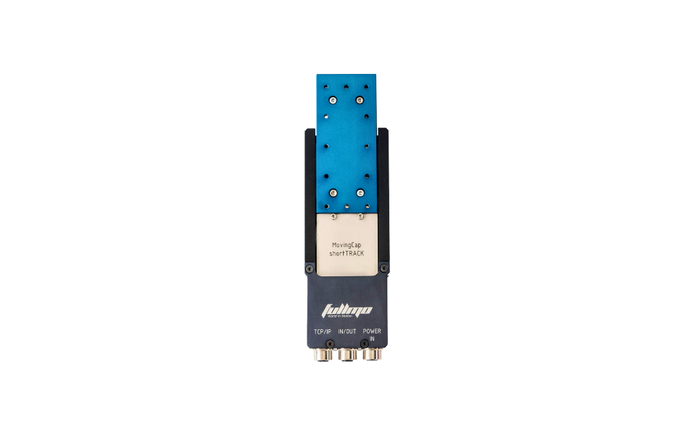

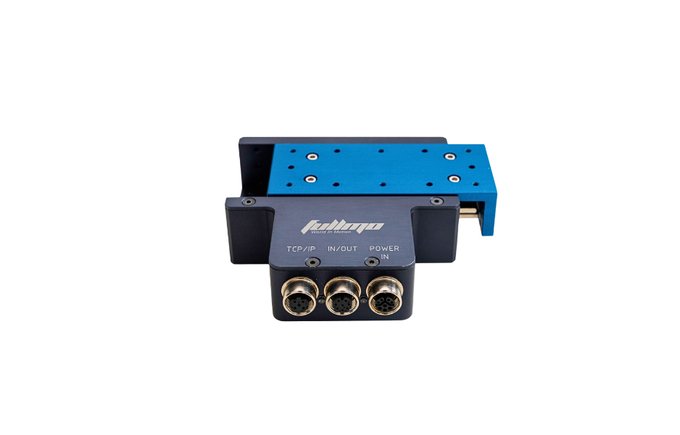

Der minatur Linearmotorschlitten

fullmo shortTRACK

shortTRACK ist der neue Miniatur Linearmotorschlitten made in Germany.

Der gelungene Kompromiss aus Performance und Genauigkeit positioniert shortTRACK als preislich attraktive Alternative zu Premium-Linearmotorschlitten.

Der Servodrive ist vollständig im Gehäuse integriert und wird über TCP/IP (inkl. Siemens), digitale E/A oder CANopen angesteuert. Das integrierte Webinterface ermöglicht die direkte Parametrierung und Inbetriebnahme. Alternativ ist der shortTRACK auch steckerfertig für den Betrieb mit einem externen Drive erhältlich.

shortTRACK und flatTRACK lassen sich ideal zu Mehrachssystemen kombinieren.

eisenloser Linearmotor ohne Cogging
Dauerkraft 9N, Spitzenkraft 28N
Geschwindigkeit max 1.8m/s
hochauflösender Absoutwertgeber mit 0,4 µm Auflösung
Hublänge 46mm
Kabelabgang/Drive axial oder radial
magnetischer Gewichtsausgleich für Z-Achsen

Anfrage

Features

Technische Features:

Ultrakompakte Linearmotorachse für kleinste Einbauräume
Sehr geringe bewegte Masse für hohe Dynamik
magnetischer Gewichtsausgleich für Z-Achsen
Drive/Stecker axial oder radial angeordnet
Nennkraft 9N
Spitzenkraft 28N
Geschwindigkeit bis 1,8 m/s
Encoderauflösung bis 0,4 µm
Wiederholgenauigkeit ± 1,2 µm
Versorgung 24–48 V (Motor) / 24 V (Logik)
Schutzart IP40
Sehr geringes Gewicht (800g)

Servodrive, Encoder, Stecker

Vollständig integrierter Servocontroller im Gehäuse
Kein externer Servoregler erforderlich, weniger Schaltschrankaufwand
Alternativ steckerfertig für den Betrieb mit einem externen Drive erhältlich
Magnetisches Absolutwert-Messsystem, keine Referenzfahrt erforderlich
Direkt betriebsbereit („Power and Run“)
Sehr kompaktes und robustes Design
Standardisierte M12-Anschlusstechnik für einfache Integration
Steuerung über digitale E/A, TCP/IP oder CANopen
Anbindung an Siemens (ähnlich Profinet) über TCP/IP möglich mit vorhandenem Template
Integriertes Webinterface für Inbetriebnahme, Diagnose und Service
Reduzierter Verkabelungsaufwand, keine sensiblen Encoderleitungen
Einheitliches System aus Antrieb, Controller und Messsystem
Python-basierte Programmierung direkt auf der Achse möglich

Video

fullmo miniatur Linearmotorachsen – kompakt, integriert und kosteneffizient

Kataloge

Flyer_Fullmo_shortTRACK_de.pdf

3 MB

Manuals

Manual_fullmo_flat-_shortTRACK_de.pdf

2 MB

CAD

CAD shortTRACK
